台式空气清新器

2021-09-01 阅读量:6457

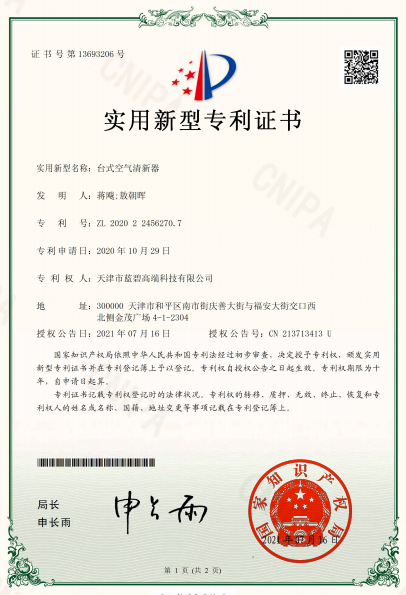

专利号: CN202022456270.7

本实用新型属于空气净化领域,尤其是涉及一种台式空气清新器。


背景技术

随着社会的发展,汽车尾气与工业废气不断向空气中排放,环境污染问题变得越来越严重,尤其涉及空气污染的问题,人们必须时刻生活在空气中,但被污染的的空气会影响人们的身体健康,由此需要一种空气台式空气清新器,此台式空气清新器不仅能产生大量负氧离子使空气特别清新、洁净,同时还有释放对人体有益的远红外的功能,装置结构简单,装置内的连接均为卡接,方便生产安装,且密封性强,有中型立式和小型手握式两种类型。



实用新型内容

有鉴于此,本实用新型旨在提出一种台式空气清新器,以满足结构简单,密封性强,内部固定均通过卡紧固定,方便生产、安装。

为达到上述目的,本实用新型的技术方案是这样实现的:

一种台式空气清新器,包括外壳,外壳两端侧壁分别分布有进风孔、出风孔,外壳内放置有内芯,进风孔和出风孔分别位于内芯两端,外壳内安装有排气扇,排气扇位于内芯与出风孔之间。

进一步的,所述内芯为多片双面涂料片,双面涂料片在外壳内排列放置。

通过上述结构,可尽量多的在外壳内放置片状的涂料片,有更多的内芯发散出负氧离子,提高装置的空气清新效果。

进一步的,所述外壳为长方体结构,外壳两端密封设置。

通过上述结构,使装置的外形结构简单,适合大规模生产,两端密封的作用是为了防止外界的灰尘落入或被吸入装置,影响装置的使用性能。

进一步的,所述外壳上安装有电源插口,电源插口和排气扇电线连接。

通过上述结构,可使装置方便搬运,没有导线留在装置外面。

进一步的,所述外壳内壁固定安装有风机支撑板、内芯支撑板,内芯支撑板上均匀分布进风口,风机支撑板与排气扇固定连接,风机支撑板上开设有出风口,出风口与排气扇进风端对齐安装。

通过上述结构,可使排气扇将外界的空气从装置进风孔处吸入,内芯支撑板除了可以支撑内芯,内芯支撑板上的通孔还能使空气自由流通。

进一步的,所述风机支撑板与内芯之间安装有压条。

通过上述结构,可使压条对内芯进行固定,同时将内芯与排气扇隔开,可防止内芯防碍排气扇正常运转。

进一步的,所述外壳内壁不同高度处均设有支撑条,所述支撑条用于支撑风机支撑板、内芯支撑板。

通过上述结构,可固定装置内的有挡板,且支撑条的位置可以任意调节。

进一步的,所述外壳顶面安装有顶盖,所述支撑条用于支撑顶盖。

通过上述结构,可防止灰尘落入装置,影响排气扇的工作性能。

进一步的,所述内芯支撑板无内芯一侧安装有电源插口。

通过上述结构,可使装的电源插口位于装置的较低位置,电源插口连接电源的导线处于较低位置,降低导线对人们的影响。

进一步的,所述电源插口一端与外壳固定连接,另一端悬空在外壳内,电源插口悬空端安装有挡片,挡片与所述内芯支撑板固定连接。

通过上述结构,可对电源插口进行固定,抵消到电源插口在接电源时受到的压力,防止电源插口脱落。
