蜗牛空气清新器

2021-09-01 阅读量:6299

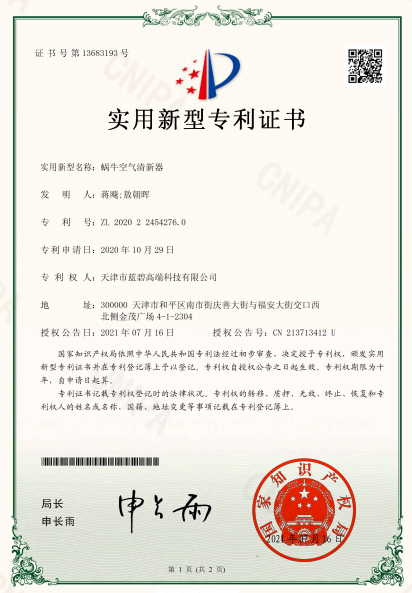

专利号: CN202022454276.0

本实用新型属于空气净化领域,尤其是涉及一种蜗牛空气清新器。

背景技术

随着社会的发展,汽车尾气与工业废气不断向空气中排放,环境污染问题变得越来越严重,尤其涉及空气污染的问题,人们必须时刻生活在空气中,但被污染的的空气会影响人们的身体健康,由此需要一种空气蜗牛空气清新器,此蜗牛空气清新器不仅可以高效清新空气,体型小巧美观,方便在生活中使用,还可以拿在手里或放在桌上使用,内部结构简单,方便生产与安装。

实用新型内容

有鉴于此,本实用新型旨在提出一种蜗牛空气清新器,以高效清新空气,体型小巧美观,方便在生活中使用,还可以拿在手里或放在桌上使用,内部结构简单,方便生产与安装。

为达到上述目的,本实用新型的技术方案是这样实现的:

一种蜗牛空气清新器,包括外壳,外壳为柱体结构,外壳内放置内芯,外壳底面均匀分布进风孔,外壳侧壁上有出风孔,出风孔处安装有排风扇。

进一步的,所述外壳横向截面为蜗牛壳形状。

通过上述结构,可使蜗牛空气清新器的外形美观,方便人们在生活中使用。

进一步的,所述外壳底部连接支撑架。

通过上述结构,可对蜗牛空气清新器起支撑作用,使蜗牛空气清新器底面不与其他物体相接触,避免影响蜗牛空气清新器的进风效率。

进一步的,所述排风扇与外壳卡接。

通过上述结构,可快速有效的安装排风扇。

进一步的,所述外壳底面为活动底面,所述外壳内表面设有多个连接螺纹孔,所述底面通过螺栓与外壳连接。

通过上述结构,将蜗牛空气清新器外壳通过螺栓固定在外壳底部,可对蜗牛空气清新器的外壳进行密封,同时对外壳内部的内芯起固定作用。

进一步的,所述排风扇通过导线与通电口连接,通电口固定连接外壳。

通过上述结构,将排气扇与通电口连接,可直接连接电源使排气扇工作。

进一步的,所述排风扇与通电口之间设有一个连接螺纹孔,连接螺纹孔与外壳之间设有加强筋。

通过上述结构,当蜗牛空气清新器安装完成后,加强筋与外壳和连接螺栓之间会形成一个通孔,可用来限定导线的位置,放置在使用过程中,导线移动频繁产生松动或脱落。

进一步的,所述通电口与外壳卡接,所诉通电口包括外壳侧壁上接电孔,接电孔处内壁固定连接电卡槽,电卡槽包括卡接槽,卡接槽与接口卡接,接口上固定安装接口卡片和圆环,接口卡片为弹性材料,接口卡片和圆环卡接固定在卡接槽两端。

通过上述结构,可将通电口通过卡接的方式固定在外壳上,安装快捷方便,且稳定性强。
