一种高度可调节的展厅搭建用台架

2021-05-21 阅读量:6397

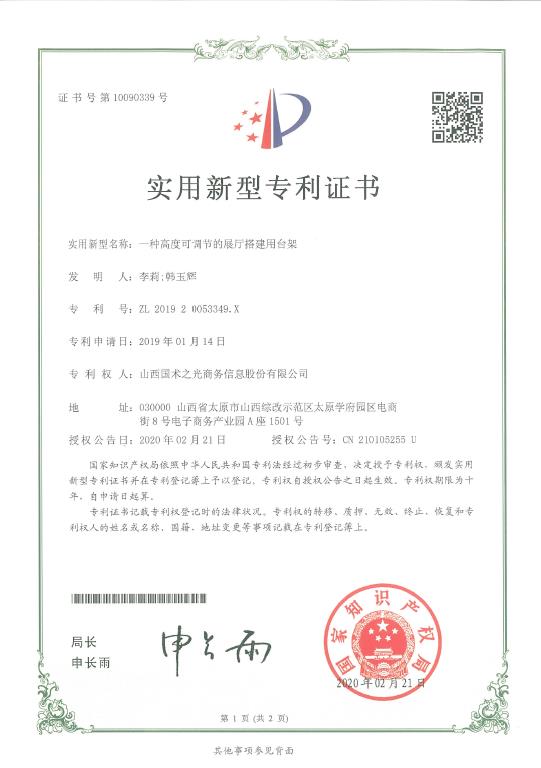

专利号:CN201920053349 .X

展厅作为展出临时陈列品之用的公共建筑。按照展出的内容分综合性展览厅和专业性展览厅两类。专业性展览厅又可分为工业、农业、贸易、交通、科学技术、文化艺术等不同类型的展览厅,车或其他新产品上市时,为吸引更多的顾客,厂家常建设独有的展销厅以完成新品的宣传,而展销的周期一般较短,故常需针对不同的宣传亮点进行展销厅的搭建, 然后还需拆解。

在展厅搭建、拆解过程中,舞台高处或展厅顶部安装联接时,常通过梯子爬到高处作业,施工人员在操作时不方便,而且存在着安全隐患,且如此作业方式,施工人员会很快进入疲劳状态,影响施工进度,且搭建过程对于工具的携带十分不方便,同时夜间搭建过程中无法进行照明。


本实用新型的目的在于提供一种高度可调节的展厅搭建用台架,以解决上述提出的问题。

为实现上述目的,本实用新型提供如下技术方案:一种高度可调节的展厅搭建用台架,包括存放箱、基座、工作架和气缸,所述基座表面的两侧皆开设有固定槽,所述固定槽的内侧皆通过螺栓固定安装有气缸,所述气缸的输出端皆通过螺栓固定安装有升降柱,所述升降柱的输出端皆焊接有工作架,所述工作架的四周皆焊接有防护板,所述防护板的一端表面通过螺栓固定安装有存放箱,所述防护板的一侧表面通过合页活动安装有门体,所述工作架的内部两侧皆设置有滑轨,所述滑轨的内侧滑动安装有滑块,所述滑块的上方焊接有存放台,所述存放台的一侧皆通过转轴活动安装有金属软管,且金属软管的一端通过螺栓固定安装有照明灯。

优选的,所述基座的底部安装有万向轮,且万向轮上安装有脚踏制动器。

优选的,所述存放箱的顶部活动安装有密封盖,且密封盖的表面通过螺栓固定安装有把手。

优选的,所述门体的表面通过螺钉固定安装有锁座,且锁座对应的工作架表面通过螺钉固定安装有锁扣。

优选的,所述基座的一侧表面通过螺栓固定安装有动力箱,且动力箱的输出端通过导线与照明灯和气缸的输入端电性连接。

优选的,所述基座的一侧表面通过螺栓固定安装有控制按钮,且控制按钮的输出端通过导线与照明灯和气缸的输入端电性连接电性连接。

优选的,所述存放箱的内侧设置有多个均匀分布的放置槽。

与现有技术相比,本实用新型的有益效果是

1 .本实用新型通过安装有气缸、升降柱、工作架、存放箱,可方便根据展厅搭建的高度需要,通过气缸带动升降柱对工作架的高度进行实时调节,使台架能够适应不同高度的展厅搭建,降低了台架的使用限制性,同时可将搭建的工具和部件分类放置到存放箱内部的放置槽内方便携带使用;

2、通过安装有滑轨、滑块、存放台、转轴、金属软管和照明灯,可方便在搭建的过程中对需要使用的工具取出放置到存放台上,同时随着人员的移动使存放台跟着移动,避免搭建人员取用工具时需要来回走动十分不方便,且在夜间搭建过程中可通过照明灯进行照明,通过转轴和金属软管调节照明灯到任意角度和方向,使照明更加精准方便。
